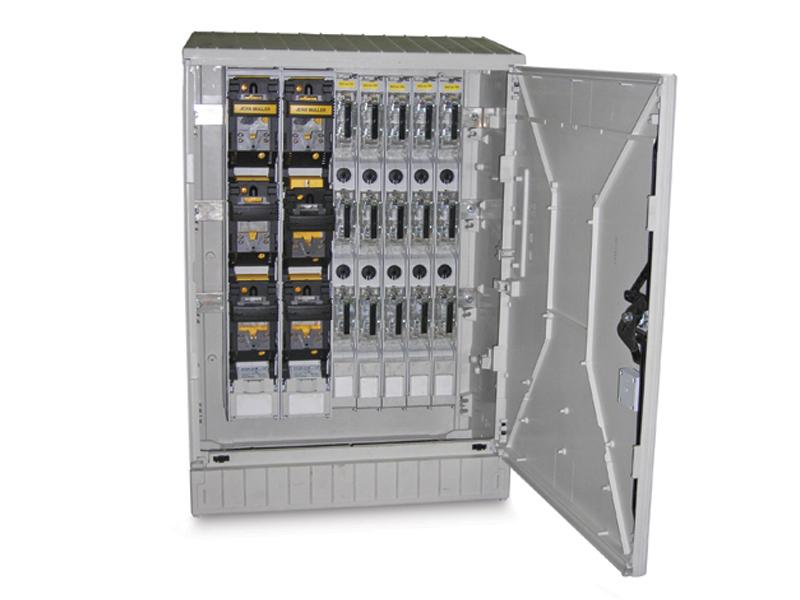

Saha Dağıtım Kutusu (SDK): Tek hat şemasına uygun olarak donatılmış, giriş ve çıkışlara
ait kabloların irtibatlandığı sac veya cam elyaf takviyeli polyester mahfazalı kutudur.
TEDAŞ NOTU İNDİR
Kaide: Yeraltından gelen kabloların AG Saha Dağıtım Kutusuna belirli bir düzen içerisinde
girip çıkmasını sağlamak üzere kullanılan ve üzerine AG Saha Dağıtım Kutusunun monte
edildiği beton veya cam elyaf takviyeli polyester mahfazadır.
SDK’lar, aksi belirtilmedikçe;
- Ana Giriş,
- Abone Besleme Çıkışları,
- Diğer SDK veya Ring Çıkış/Çıkışlarından,
oluşacak ve ekte (EK-3) yer alan tek hat şemalarına uygun olarak donatılacaktır
Malzeme listesinde aksi belirtilmedikçe, SDK’lar aşağıda belirtilen elektriksel özelliklere uygun olacaktır.
İşletme (sistem) Frekansı 50 Hz
İşletme (sistem) Gerilimi 231/400 VAC; 3 (üç) faz, 4 (dört) telli sistem
Yalıtım Gerilimi 690 V – etken
Anma Darbe Dayanım Gerilimi (Uimp) 8 kV-tepe2
Giriş Ünitesi Akımı (A) 250; 400
Ring Çıkış Ünitesi Akımı (A) (Diğer SDK’ya çıkış) 250; 400
Dağıtım Kutuları Girişinde Beklenen En Yüksek Kısa Devre Akımı 38 kA-etken
Ana Baralar
i. Ana baralar dikdörtgen kesitli elektrolitik bakır lamalardan yapılacaktır (Öziletkenlik katsayısı en az 56 m/(Ωxmm2)) Nötr barası kesiti faz barası kesiti ile aynı olacaktır. En az donanım listesinde belirtilen kesitlerde olması koşulu ile ana bara kesiti; SDK’daki sıcaklık artışı, kısa devrelerde meydana gelecek termik ve dinamik zorlamalar ve titreşimlere göre imalatçı tarafından farklı kesitlerde de seçilebilecektir.
ii. SDK’da kullanılacak baraların işaretlemeleri aşağıdaki tabloya uygun olacaktır.
FAZLAR RENK ALFANÜMERİK İŞARET
R Gri L1
S Siyah L2
T Kahverengi L3
NÖTR Açık Mavi N
